УКВ Радиоустановка JHS-32A

Автор: моряк
Морская библиотека Россия нет
Опубликовано: 04 июня 2015
Создано: 04 июня 2015
Обновлено: 13 сентября 2016
Просмотров: 8867
Общий вид радиоустановки JRC-JHS-32A

Общий вид радиоустановки JRC-JHS-32A УКВ радиоустановка JHS-32A включает в себя УКВ-радиотелефон, обеспечивающий работу на всех 55 международных УКВ радиотелефонных каналах, и дежурный приемник ЦИВ, работающий на 70 УКВ канале (156,525 МГц). Для переключения в режим работы с радиоустановкой JHS-32A можно воспользоваться пунктом главного меню Task/JHS-32A в любом приложении, либо нажать зеленую кнопку VHF дополнительной клавиатуры, либо левой кнопкой мыши активизировать статусную область JHS-32A. После этого с статусная область изменит свой цвет и сольется с рабочей областью экрана.



Pис. 24.1. Общий вид экранного меню УКВ установки

Общий вид экранного меню УКВ JHS-32A установки



Органы управления УКВ установки располагаются на передней панели интегрированного пульта управления, а также в окне управления установкой.

На передней панели расположены:

- СН 16 - кнопка оперативного включения 16 канала (оранжевого цвета);

- SP - кнопка для подключения и отключения громкоговорителя (черного цвета);

- СН 70 - кнопка оперативного включения 70 канала (оранжевого цвета) и перехода в режим ЦИВ;

- VHF - кнопка выбора УКВ установки в панели подачи неподготовленного вызова бедствия ЦИВ (красного цвета);

- START - кнопка подачи вызова бедствия ЦИВ (под крышкой, красного цвета);

- STOP - кнопка остановки подачи вызова бедствия ЦИВ в панели подачи сигнала бедствия (черного цвета);

- ALARM RESET - кнопка сброса световой индикации и звуковой сигнализации принятого вызова ЦИВ (черного цвета). В окне управления УКВ установки расположены:

- СН 16, СН 70 - кнопки оперативного включения каналов и перехода в режим телефонии и ЦИВ соответственно;

- ОРЕ - кнопка доступа к органам управления УКВ радиоустановкой;

- Private - кнопка выбора частных каналов;

- Dual Watch - переход в режим "двойной вахты";

- Scan - переход в режим сканирования телефонных каналов;

- Disable - кнопка отмены звукового сигнала, кроме вызова бедствия;

- Stop=Esc - переход к вышестоящему пункту меню;

- Weather - кнопка выбора "погодных" каналов;

- Memory - вход в меню памяти (до 10 каналов);

- DSC Menu - вход в меню ЦИВ;

- Print - кнопка для вывода информации на печать;

- Call - кнопка инициации передачи вызова ЦИВ (кроме вызова бедствия).



В окне управления находятся также два пункта (опции), позволяющие установить уровень мощности передатчика УКВ установки (TxPower) и выбрать режим использования УКВ телефонных каналов - ITU, USA, Canada (Country).

Кроме кнопок и двух опций в окне управления представлен индикатор состояния УКВ установки, на котором представлена следующая информация:

- номер установленного УКВ канала;

- сообщение о включении режима "двойной вахты" (Dual Watch CH16 &);

- режим использования каналов (ITU);

- режим работы, соответствующий выбранному каналу (MODE SIMP Tel, DUP Tel и i д.);

- доступны или нет органы управления УКВ установки (OPE SLAVE-1, OFF);

- включен или нет режим сканирования (SCAN ON, OFF), включен или нет громкоговоритель (SP ON, OFF);

- уровень выходной мощности (OUTPUT 25W, 1W),

- включен или опоиочен звуковой сигнал принятых вызовов ЦИВ (ALARM ENABLE, DISABLE);

- состояние шумоподавителя (SQL OPEN, CLOSE);

- индикация типа источника питания (POWER AC, DC).

Работа в режиме радиотелефона

Работа в режиме радиотелефона

Для получения возможности управления установкой - нажать кнопку ОРЕ, установить требуемую громкость и уровень шумов Для приема на любом канале, кроме 16, набрать его номер с помощью клавиатуры.
При нажатии на кнопку Dual Watch включится режим двойного сканирования. После приема сообщения сканирование автоматически прекращается и приемник остается на том канале, на котором был принят сигнал.
Нажатие на тангенту трубки выключает режим двойного сканирования, а установка переходит при этом на канал, отличный от 16. Нажатие на ОРЕ возвращает установку на 16 канал.

Для передачи необходимо нажать на тангенту трубки. На экране появится символ "Тх". После окончания передачи и укладки трубки на штатное место установка автоматически переходит в режим вахты на 16 канале.

При радиотелефонном обмене имеется возможность использовать специальные каналы (частые, погодные), а также использовать каналы, предварительно записанные в память УКВ установки.
Для записи канала в память достаточно нажать кнопку Memory и в открывшемся окне, открыв строку Registrations, указав номера заносимых в память каналов.
Для выхода из режима работы с каналами в памяти нажать клавишу Stop. Установка автоматически перейдет в режим работы на канале 16.

Переход в режим сканирования обеспечивается нажатием на клавишу Scan.

В открывшемся окне имеется возможность выбрать один из трех режимов сканирования:

- сканирование всех телефонных каналов (ALL CII SCAN),

- сканирование каналов, записанных в память (MEMORY CH SCAN),

- сканирование каналов с номерами от_ и до_ (FROM CH __ ТО СП _)

УКВ установка ЦИВ

УКВ установка ЦИВ

Использование ЦИВ в случае бедствия

Работа с УКВ установкой в режиме ЦИВ осуществляется с помощью меню, которое открывается при нажати кнопки DSC Menu.

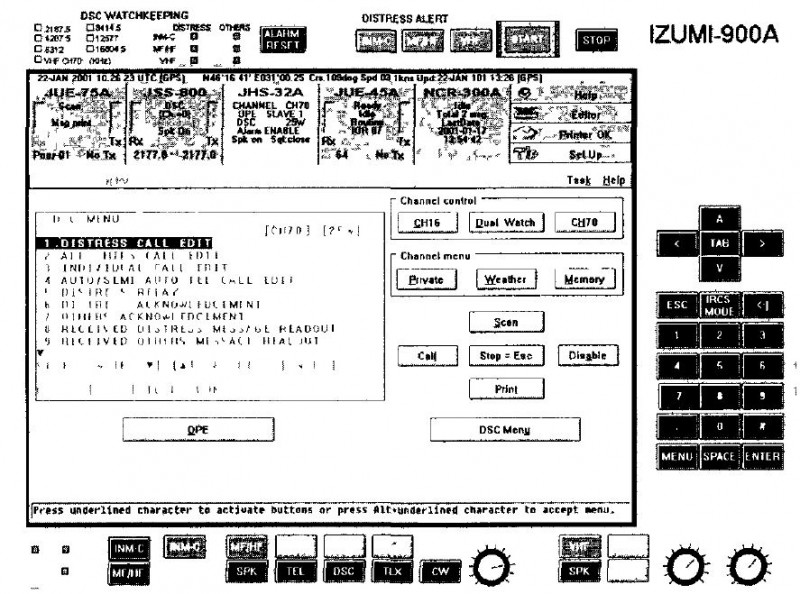

Pиc 24.2 Меню ЦИВ УКВ установки

Меню ЦИВ УКВ JHS-32A установки



Дежурный приемник УКВ установки ЦИВ никаких настроек не требует, т.к. настроен на фиксированный 70 канал и находится в состоянии постоянного несения вахты.

Для подачи вызова бедствия с помощью УКВ установки ЦИВ можно использовать два способа:

- неподготовленный вызов бедствия;

- подготовленный вызов бедствия.



Для подачи неподготовленного вызова бедствия достаточно последовательно нажать кнопки VHF и START в панели подачи вызова бедствия.
Для прекращения его передачи - нажать кнопку STOP. Такой способ подачи вызова бедствия используется , как правило, в крайнем случае. Если есть возможность, необходимо передавать подготовленный вызов.

Для подготовки вызова бедствия необходимо:

1. Войти в меню ЦИВ, нажав кнопку DSC Menu и выбрать пункт "Distress Call Edit"(рис. 24.3).

2. Указать характер бедствия (Fire, Listing. Men over board и т.д.).

3. Уточнить, если необходимо, координаты судна и время их фиксации (UTC Time).

4. Нажать кнопку START.



Все перемещения в окне редактирования производить с помощью клавиши Enter.

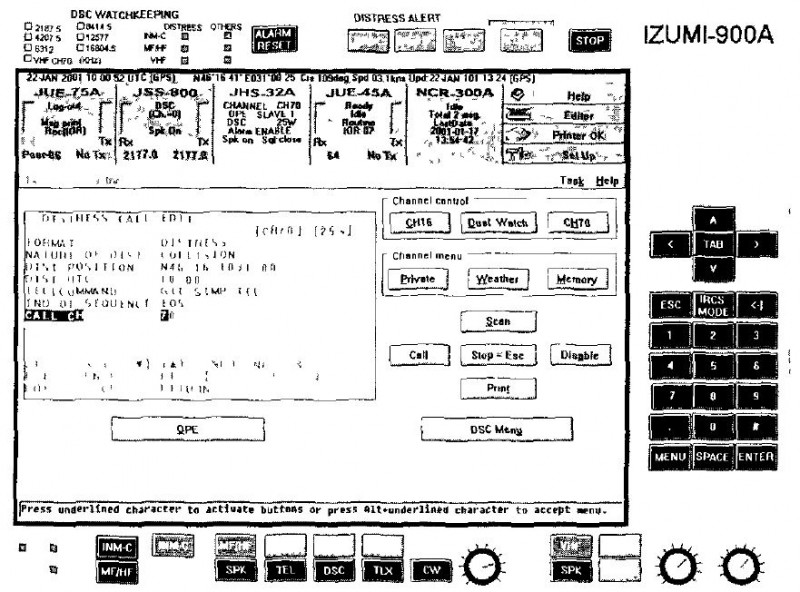

Рис. 24.3. Окно меню для подготовки вызова бедствия УКВ ЦИВ

Окно меню для подготовки вызова бедствия УКВ JHS-32A ЦИВ



В случае ошибочной передачи вызова бедствия немедленно нажать кнопку STOP, перейти на 16 телефонный канал и сделать отмену ложного вызова в соответствии с требованиями Инструкции.

При приеме вызова бедствия на передней панели пульта управления в группе сигнализации приема в сопровождении звукового сигнала загорится красная лампочка "VHF DISTRESS".
Для их отключения необходимо нажать кнопку ALARM RESET. Если формат принятого вызова бедствия на индикаторе состояния отсутствует, необходимо войти в меню УКВ ЦИВ и раскрыть его опцию "Received Distress Message Readout",

При необходимости подтверждения принятого вызова ЦИВ необходимо воспользоваться опцией "Distress Acknowledgement " меню ЦИВ, а при ретрансляции - опцией "Distress Relay ".





Вызовы ЦИВ, относящиеся к срочности и безопасности

Для подготовки вызовов срочности (безопасности) необходимо (рис. 24. 4):

1. Войти в меню УКВ ЦИВ и открыть опцию "All Ships Call Edit".

2. Указать категорию вызова (Urgency, Safety).

3. Указать вид последующей связи (G3E SIMP TEL, G3E DUP TEL).

4. Указать номер телефонного канала, который будет использоваться для передачи соответствующего сообщения.

5. Нажать кнопку Call для передачи подготовленного вызова. После передачи вызова УКВ установка автоматически настраивается на указанный в формате вызова телефонный канал.





Использование установки ЦИВ для передачи и приема общей корреспонденции

Для подготовки обычного индивидуального вызова ЦИВ (рис. 24.5) необходимо:

1. Войти в меню УКВ ЦИВ и открыть опцию "Individual Call Edit".

2. В строке адреса вызываемого корреспондента ввести его MMSI.

3. Указать категорию вызова (Routine, Ship-S Business).

4. Указать вид последующей связи (G3E SIMP TEL, G3E DUP TEL).

5 Указать номер рабочею телефонного канала, который будет использоваться для передачи cooтветствующего сообщения

6 Нажать кнопку Call для передачи подготовленного вызова.

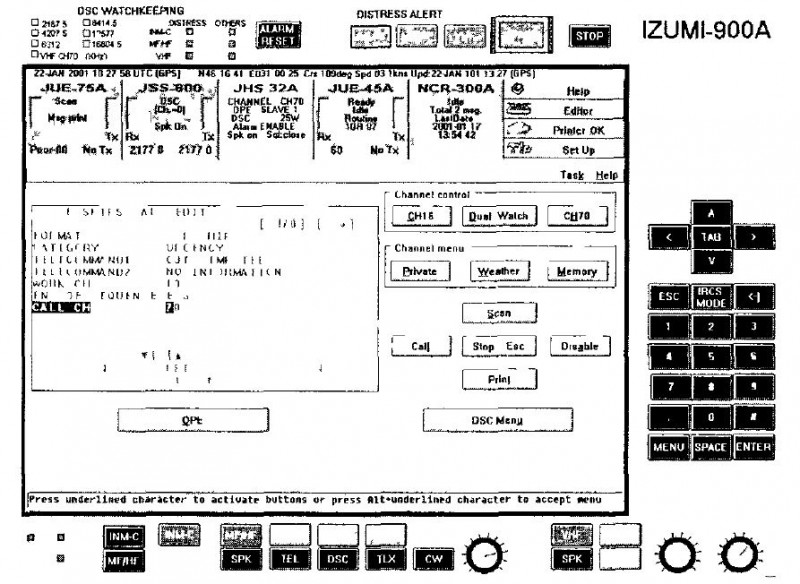

Рис 24. 4 Окно меню вызова срочности УКВ ЦИВ

Окно меню вызова срочности УКВ JHS-32A ЦИВ

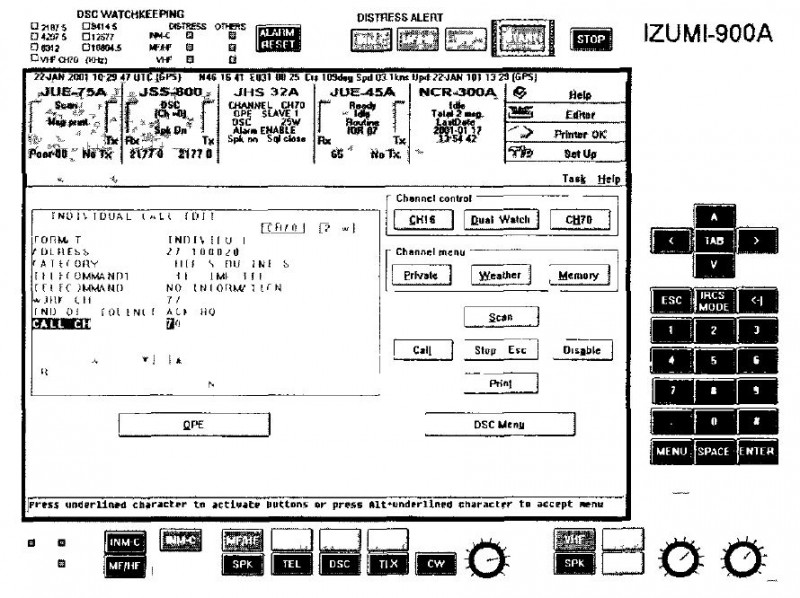

Pиc 24. 5 Окно меню индивидуального вызова УКВ ЦИВ

Окно меню индивидуального вызова УКВ JHS-32A ЦИВ



При приеме индивидуального вызова на передней панели пульта управления в группе сигнализации приема в сопровождении звукового сигнала загорится желтая лампочка "VHF OTHERS.
Для их отключения необходимо нажать кнопку ALARM RESET Если формат принятого вызова бедствия на индикаторе состояния отсутствует, необходимо войти в меню УКВ ЦИВ и раскрыть его опцию "Received Others Message Readout".
Для подтверждения принятого индивидуального вызова ЦИВ в меню УКВ ЦИВ выбирается опция "Others Acknowledgement".
При подготовке подтверждения имеется возможность изменить предложенный рабочий капал.
Для отправки подготовленного вызова - нажать кнопку Call. При этом указанный рабочий канал автоматически установится на принимаемой стороне, а на установке, подтверждавшей вызов, канал необходимо установить вручную.

Если получен вызов ЦИВ и оператор по каким-то причинам не может установить связь в соответствии с форматом вызова, в подтверждении необходимо указать причину его неисполнения.

Для этого:

- открыть опцию "Others Acknowledgement ,

- в строке "Telccommand2" указать причину невозможности выполнения вызова, воспользовавшись раскрывающимся списком (Busy, Station boned, Equipment disable и тд ),

- нажать кнопку Call для передачи подготовленнoro вызова, нажать кнопку Call для передачи подготовленного вызова.



В меню УКВ ЦИВ имеется возможность сделать автоматический телефонный вызов абонента через выбранную береговую станцию.



Для этого необходимо:

- открыть опцию Auto/SemtAuto Call Edit,

- указать MMSI береговой станции,

- указать категорию вызова (Routine, Ship S Business),

- указать вид последующей связи (G3E SIMP TEL, G3E DUP TEL),

- ввести полный телефонный номер абонента, включающий код страны, код города, номер телефона,

- нажать кнопку Call для передачи подготовленного вызова.



В случае приема отправленного телефонного вызова береговая станция, через которую производилась передача, предоставит УКВ телефонный канал, на который автоматически перестроится УКВ установка.
После окончания телефонного обмена модем ЦИВ автоматически примет вызов от береговой станции с указанием оплачиваемого времени.
В меню ЦИВ предусмотрена возможность записать и хранить в памяти до 8 номеров телефонных абонентов (опция Tel No Registration).

В меню УКВ ЦИВ существует возможность установки автоматического подтверждения приема вызова ЦИВ. Для этою в строке "Auto Acknowledgement Setup" необходимо установить позицию ON.
Для ручной установки времени и даты служит опция "Date and Clock Setup". Установки ЦИВ модема отображены в опции "DSC Setup Confirmation".

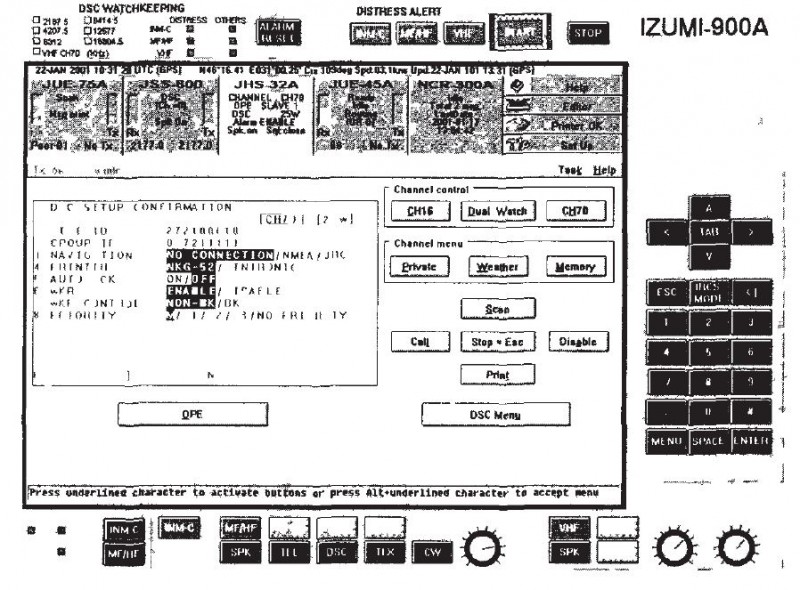

Рис 24. 6 Установки УКВ модема ЦИВ

Установки УКВ JHS-32A модема ЦИВ



Тестирование УКВ модема ЦИВ

Один раз в сутки необходимо проводить тестирование УКВ установки ЦИВ. Для этого в меню ЦИВ необходимо активизировать опцию "Self Test for User".

При этом будет предоставлена возможность провести проверку модема по следующим позициям:

- LOOP TEST - проверка контура ЦИВ путем передачи вызова ЦИВ на себя,

- PRINTER TEST - проверочная распечатка на принтере,

- DISPLAY TEST проверочные символы на дисплее в течение 5 секунд,

- ROM VERSION No DISPLAY - отображение версии программного обеспечения.



Для выполнения любой проверки достаточно навести курсор на соответствующую позицию и нажать клавишу Enter.
